Soluciones electrónicas en estaciones transformadoras
Transforma tu Operatividad, Garantiza la Continuidad y Ahorra Costos
En Ebautec nos especializamos en el diseño y fabricación de equipos electrónicos para estaciones transformadoras y transformadores de potencia. Con más de 20 años de experiencia, ofrecemos soluciones personalizadas que garantizan la máxima eficiencia y fiabilidad en el monitoreo y control de sus sistemas eléctricos. Nuestra misión es desarrollar equipos de automatización de procesos que sean fáciles de instalar y programar, siempre con un compromiso inquebrantable con la calidad y la innovación continua.
¿Necesitas optimizar recursos e innovar en tus proyectos?
Al adquirir nuestro Anunciador de Alarmas HMI, podrá centralizar toda la información crítica de su estación transformadora en una unidad HMI intuitiva. Este sistema permite la señalización, el comando, la alarma y el registro de eventos digitales y analógicos, facilitando el monitoreo y control remoto a través de conexión Ethernet y ModBus. Además, ofrece la capacidad de medir y graficar mediciones analógicas, con la opción de analizar curvas de tendencias, lo que permite una gestión más eficiente y una respuesta rápida a cualquier incidencia
Nuestra Interfaz para Lectura del TAP de Posición del RBC le proporciona una solución confiable para adquirir y codificar la posición del TAP de su transformador de potencia. Este equipo cuenta con 32 entradas digitales para decodificar y enviar la información mediante protocolo ModBus RTU a una terminal remota. Las señales de salida pueden configurarse en varias formas, incluyendo salida binaria y contacto seco de relé, garantizando la precisión y facilitando la integración con sus sistemas SCADA para un monitoreo y control eficaces.
Con nuestra Interfaz para medición de tensión de banco de baterías, podrá monitorizar continuamente el valor analógico de la tensión de sus bancos de baterías. Este sistema comunica los datos al SCADA mediante ModBus RS485, permitiéndole detectar y señalizar eventos críticos de máxima y mínima tensión. La interfaz se autoalimenta de la tensión medida, es fácil de instalar y económica, proporcionando una solución efectiva para garantizar la seguridad y la operatividad continua de sus sistemas de protección y telecontrol
Soluciones a Medida para los Desafíos de Su Empresa
Anunciador de alarma de estaciones transformadoras
: Implementamos un anunciador de alarmas con pantalla táctil (HMI) que se comunica mediante RS485 e interfaz Ethernet, permitiendo una gestión centralizada y eficiente.
Falta de medición de los puntos TAP en un transformador de potencia
Nuestra interfaz codificadora en binario y mediante comunicación ModBus por puerto RS485 asegura la precisión y confiabilidad en la medición de los puntos TAP
Falta de medición de tensión continua de 110 voltios en el banco de baterías de telecontrol y protecciones
Ofrecemos una interfaz de medición optoacoplada mediante ModBus RS485, con señalizaciones de máxima y mínima, y comando del cargador, garantizando una monitorización constante y precisa.

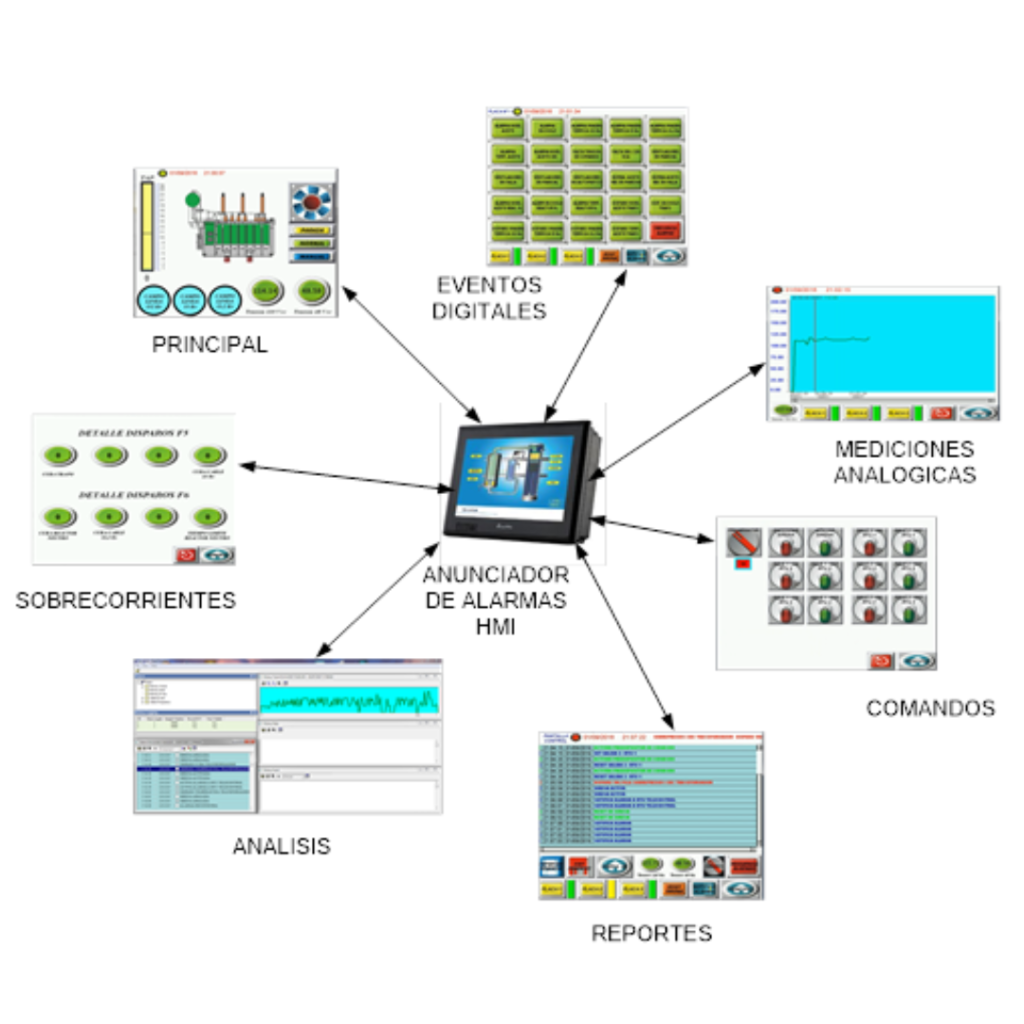

Anunciador / Cuadro de Alarmas HMI para Estaciones Transformadoras, Industria y Telecontrol
¡Mejore el monitoreo y control de sus sistemas con nuestro avanzado Anunciador HMI!
Sistema Electrónico Microprocesado: Diseñado para señalizar, comandar, alarmar y registrar eventos tanto digitales como analógicos. Este sistema integra toda la información crítica en una única unidad HMI, proporcionando un control completo y eficiente de su proceso.
Versatilidad y Análisis Avanzado: No solo mide y grafica las mediciones analógicas, sino que también permite analizar curvas de tendencias, ofreciendo una visión detallada y precisa del rendimiento de sus sistemas.
Diseño Compacto y Modular: Equipado con un panel frontal HMI (Interface HombreMáquina), se instala en el frente del tablero de celda y se conecta a las interfacesmemorias de I/O mediante un vínculo serie RS485. Estos módulos están montados en un bastidor de rack en un gabinete de PVC compacto y modular, soportando hasta 24 entradas digitales que pueden expandirse a 48, 72 o más, con 2 salidas digitales por contacto seco y 3 entradas analógicas (0-5 VCC / 4-20 mA).
Configuraciones Flexibles: Los módulos pueden configurarse con 20 entradas digitales y 4 salidas digitales de comando, o bien 8 entradas digitales y 8 comandos, adaptándose perfectamente a las necesidades específicas de su estación transformadora.
Conectividad Remota y Local: Gracias a la conexión por red Ethernet, el sistema puede ser operado a distancia mediante acceso remoto y, simultáneamente, mediante protocolo ModBus al SCADA del centro de control a través del puerto COM disponible de la RTU de la estación transformadora.
Fácil Instalación y Mantenimiento: Las borneras de conexión son del tipo extraíble, facilitando su instalación y mantenimiento. Además, el sistema es alimentado por una fuente conversora de 110 o 48 VCC a 24 VCC, incluida con el equipo.
Registro y Configuración de Eventos: La pantalla HMI posee un reloj interno que permite añadir una estampa de tiempo a cada evento digital y analógico. Estos eventos se guardan en memoria no volátil y pueden exportarse mediante PenDrive para su visualización en Excel.
Medición y Señalización Completa: Tensión de señales de entrada: 110 o 48 VCC con aislación óptica.
Tipo de señalización: Pantalla HMI. Señalización acústica por contacto seco NA. Detección de fallas de VCC y/o VCA con alarmas de sobre/subtensión. Mediciones analógicas ON LINE de tensión (110/48 Volt DC), temperatura interna del transformador (mediante sonda PT100), tensión de 220 VAC, entre otros. Medición del TAP de posición del RBC y estado de ventiladores. Lectura de corrientes de falla en relés de protecciones mediante ModBus, como el REJ601 de ABB.
Parametrización y Protección: La comunicación entre HMI y módulos I/O se realiza mediante RS485, y la parametrización se efectúa vía software de HMI. Incluye un fusible interno de 2 amp para protección adicional.

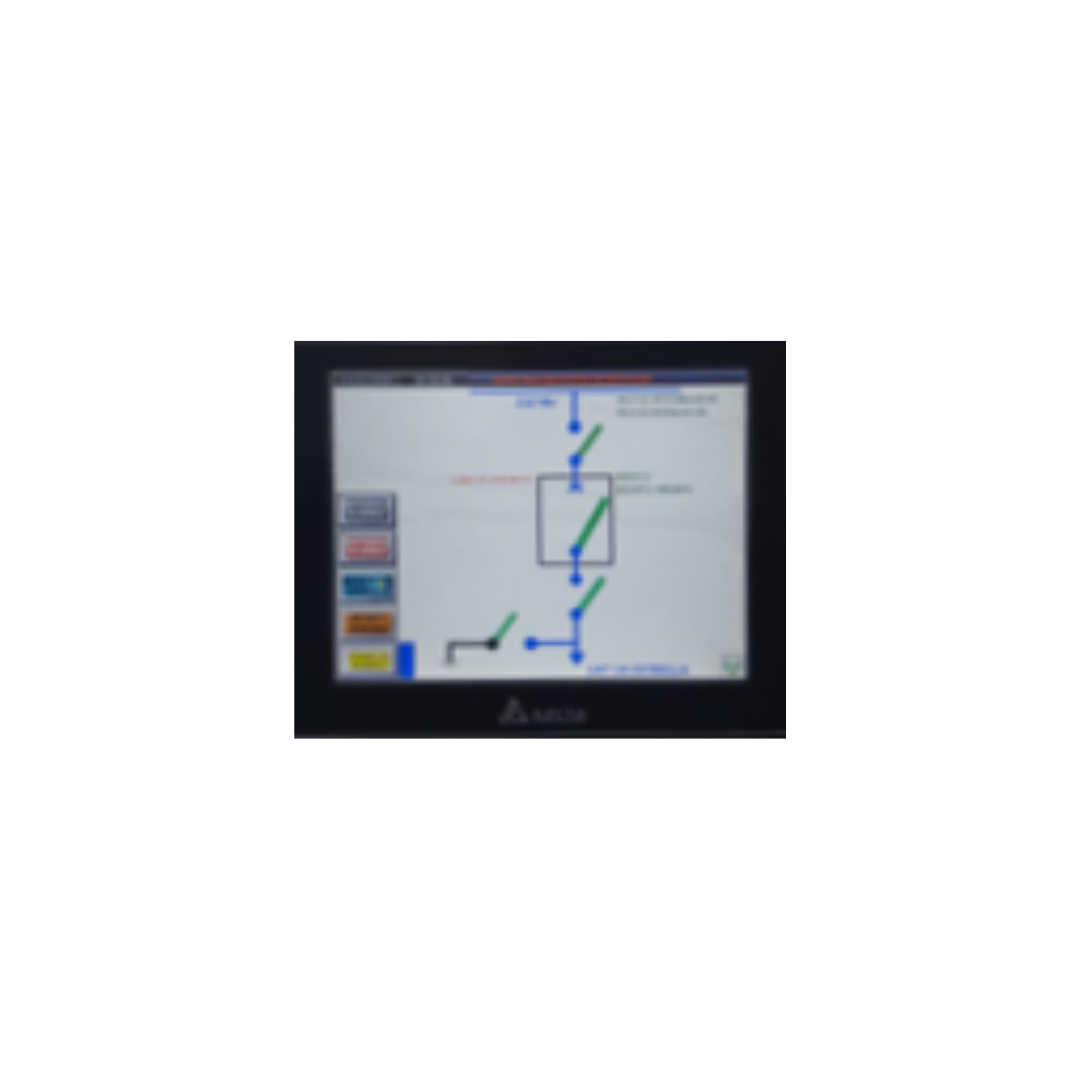

Imágenes de Equipos Instalados
¡Centralice toda la información de su estación transformadora en una única unidad, operando de forma local y remota para detectar fallas de manera inmediata con una pantalla intuitiva y fácil de usar!
Interfaz para Lectura del TAP de Posición del RBC
¡Optimice la precisión y el control de sus transformadores de potencia con nuestra avanzada Interfaz para Lectura del TAP!
Adquisición y Codificación Precisa: Este equipo le permite adquirir con exactitud la posición del TAP de su transformador de potencia y codificar esta información para transmitirla a distancia, asegurando un control total y eficiente.
Capacidad de Decodificación Avanzada: Con 32 entradas digitales, esta interfaz puede decodificar simultáneamente la posición del TAP en una salida binaria de 5 bits, y enviar esta información mediante protocolo ModBus RTU a una terminal remota, garantizando una comunicación rápida y precisa.
Tres Configuraciones de Salida: Las salidas de señalización de la interfaz ofrecen tres configuraciones simultáneas para mayor flexibilidad y adaptabilidad:
Salida Binaria en 110 VDC de 5 bits: Ideal para conectar en entradas digitales de una RTU y/o de un tablero XY de alarmas HMI.
Salida Binaria por Contacto Seco de Relé NA de 5 bits: Perfecta para conectar en entradas digitales de una RTU y/o de un tablero XY de alarmas HMI.
Salida Cableada RS485 en Protocolo ModBus RTU: Facilita la integración con sistemas SCADA y otros dispositivos de control.
Señales de Entrada Optoacopladas: La interfaz maneja señales de entrada optoacopladas en 110 o 48 VDC, proporcionando una mayor seguridad y aislamiento eléctrico.
Conexiones Sencillas y Seguras: Equipado con borneras de conexión para las 31 entradas digitales, utilizando conectores de encastre extraíbles, que facilitan la instalación y el mantenimiento.
Montaje y Alimentación Eficientes: El equipo está diseñado para montaje en riel DIN, permitiendo una instalación rápida y organizada. Además, se alimenta con 24 VCC, asegurando un funcionamiento estable y confiable.

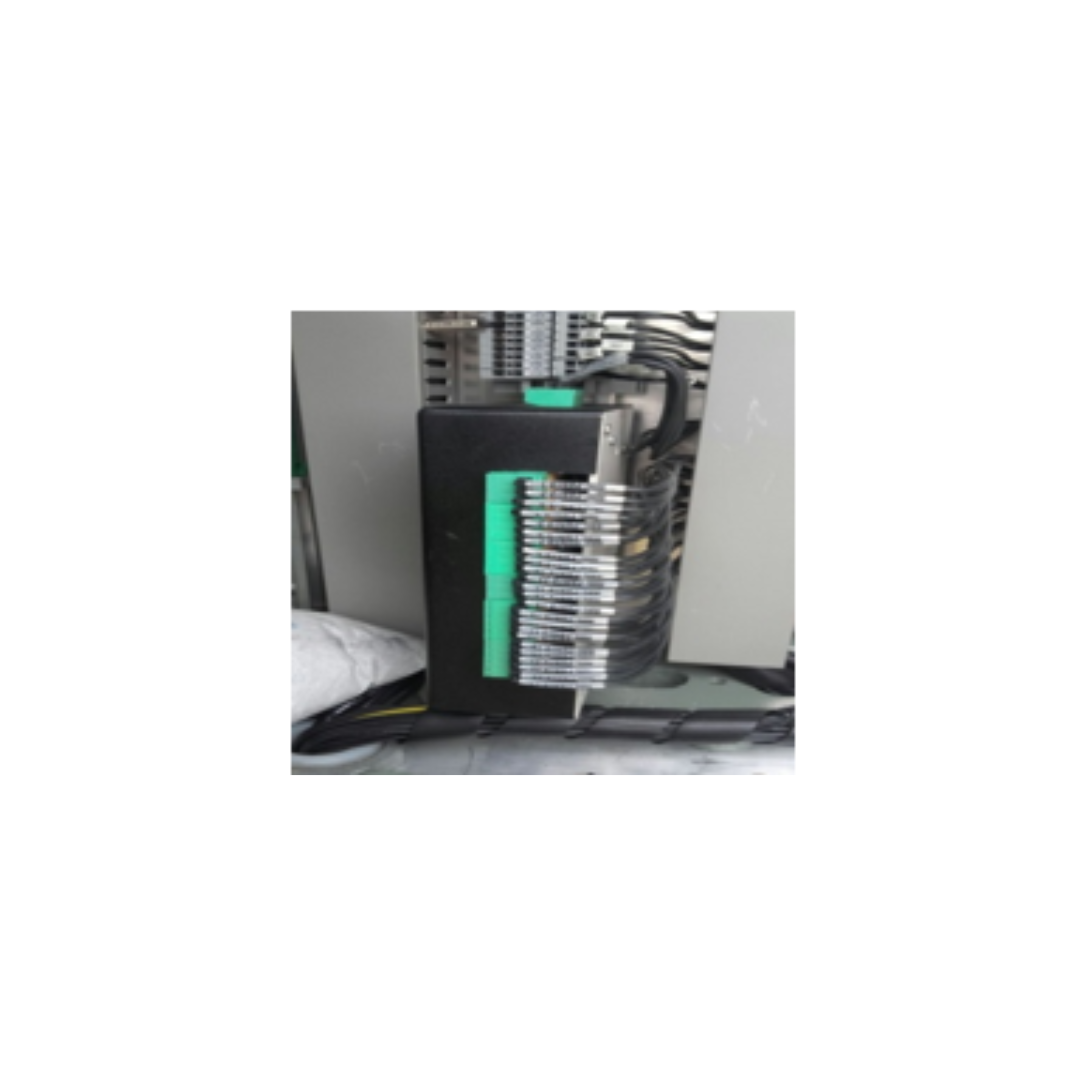

Imágenes de Equipos Instalados “Para transformadores de potencia con fallas en el equipo codificador del TAP, nuestra interfaz es la solución ideal, proporcionando una lectura precisa y una integración perfecta con su SCADA de control.”
Señales de Entrada Optoacopladas:
La interfaz maneja señales de entrada optoacopladas en 110 o 48 VDC, proporcionando una mayor seguridad y aislamiento eléctrico.
Conexiones Sencillas y Seguras: Equipado con borneras de conexión para las 31 entradas digitales, utilizando conectores de encastre extraíbles, que facilitan la instalación y el mantenimiento.
Montaje y Alimentación Eficientes: El equipo está diseñado para montaje en riel DIN, permitiendo una instalación rápida y organizada. Además, se alimenta con 24 VCC, asegurando un funcionamiento estable y confiable.
Imágenes de Equipos Instalados “Para transformadores de potencia con fallas en el equipo codificador del TAP, nuestra interfaz es la solución ideal, proporcionando una lectura precisa y una integración perfecta con su SCADA de control.
ARGENTINO.

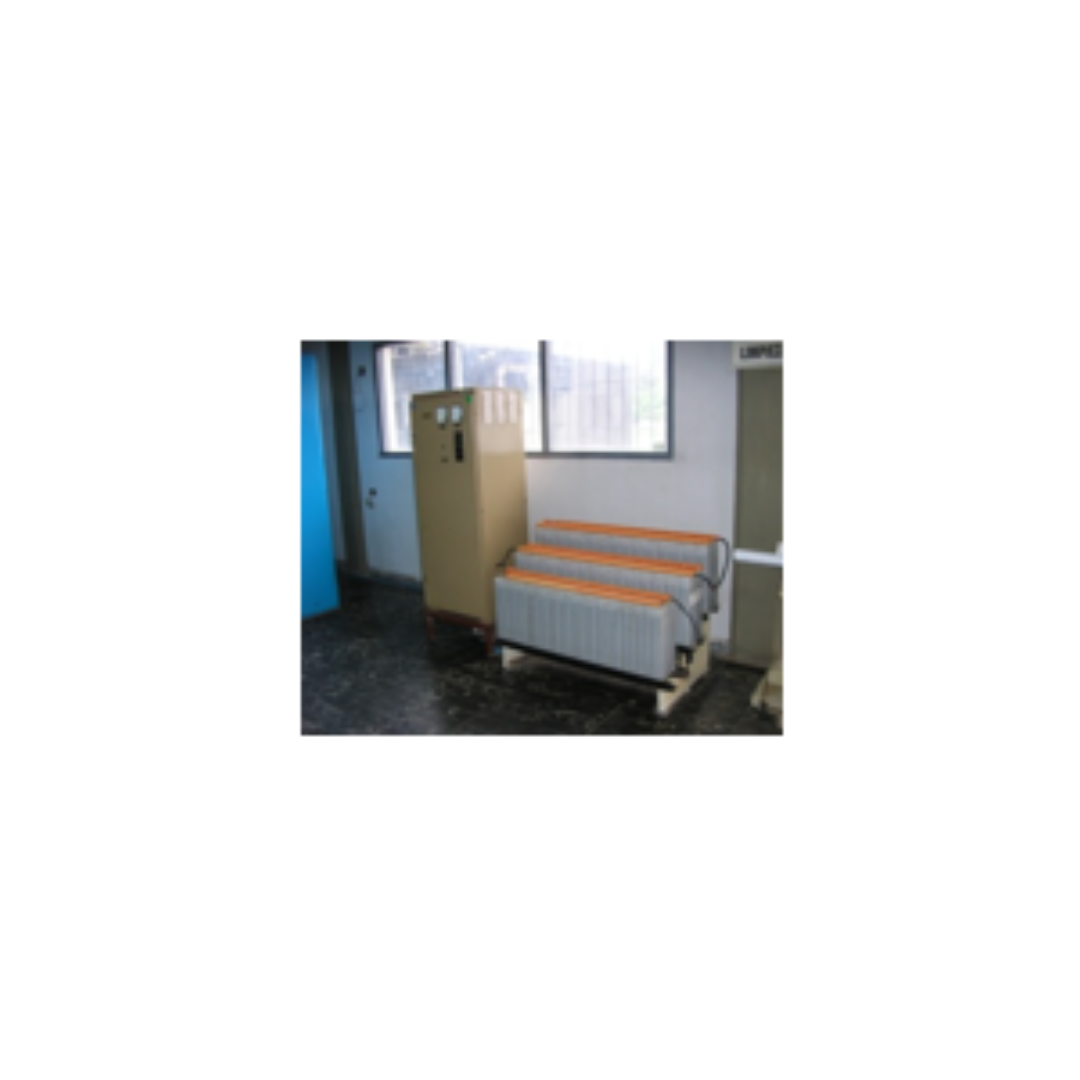

Interfaz para Medición de Tensión y Señalización de Banco de Baterías 48 / 110 VDC
¡Monitoree y proteja sus bancos de baterías con nuestra interfaz avanzada y económica!
Medición Precisa y Conectividad Eficiente: Nuestro sistema permite medir el valor analógico de la tensión de sus bancos de baterías de 48 / 110 VCC en la sala de celdas, y transmitir esta información de manera efectiva al SCADA de control mediante comunicación ModBus RS485, utilizando la RTU existente.
Fácil Instalación y Monitoreo Económico: Diseñado para ser simple de instalar, esta interfaz es la solución económica ideal para el monitoreo continuo de los bancos de baterías, asegurando la máxima eficiencia y fiabilidad operativa.
Calibración de Máxima y Mínima Tensión: Equipado con dos configuraciones de calibración para tensiones máximas y mínimas, este sistema señaliza los eventos límite a través de contactos secos de relé NA, proporcionando alertas tempranas y precisas.
Medición y Lectura Optoacoplada: La medición y lectura de datos se realiza de forma optoacoplada, garantizando seguridad y aislamiento eléctrico: Lado de Medición (110/48 VCC): Se autoalimenta de la misma tensión medida. Lado del Puerto RS485: Se autoalimenta del puerto de comunicaciones de la RTU o alimentación externa.
Programación Flexible: El sistema es programable mediante una terminal de Windows, permitiendo configurar el número de periférico y la velocidad en baudios desde 1200 hasta 9600 bps, adaptándose a las necesidades específicas de su operación.
Diseño Compacto y Práctico: Alojado en un gabinete plástico con soporte para riel DIN, facilita la instalación organizada y el mantenimiento, asegurando durabilidad y robustez. “Cuando necesita medir en tiempo real el valor de la tensión del banco de baterías de protecciones y telecontrol, nuestro económico equipo le permite enviar la información al SCADA mediante protocolo ModBus. Esta solución ha sido implementada para conocer el tiempo de descarga del banco de baterías y reportar de manera oportuna cualquier caída en los valores de tensión.
