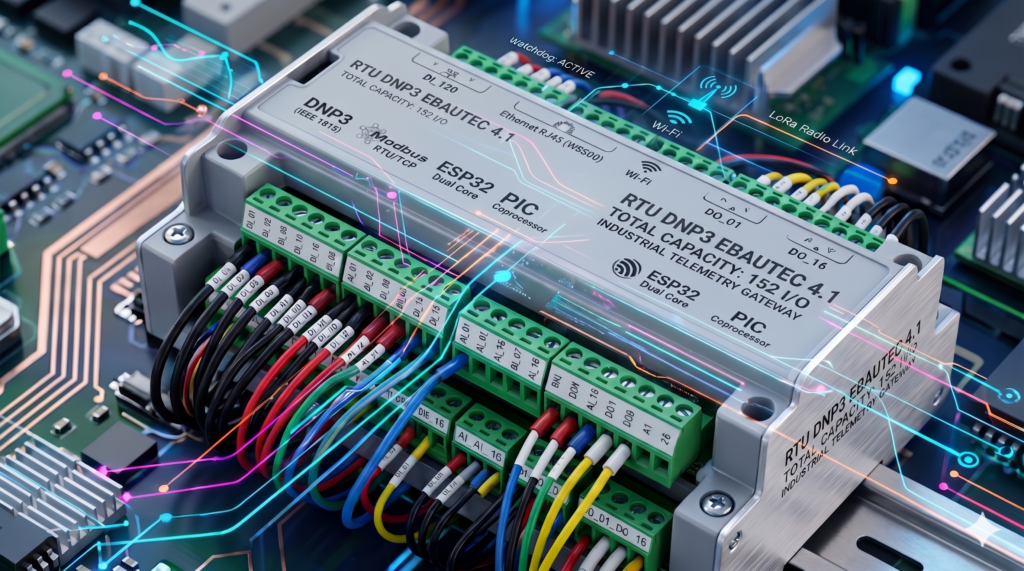

RTU DNP3 EBAUTEC 4.1
Control Total y Telemetría de Alta Densidad para Activos Críticos.
Monitoreo masivo con protocolo DNP3 nativo. La potencia de un procesador Dual-Core diseñada para superar los límites de los PLCs convencionales.
Hardware propietario que te da independencia total; sin suscripciones anuales ni software cerrado.

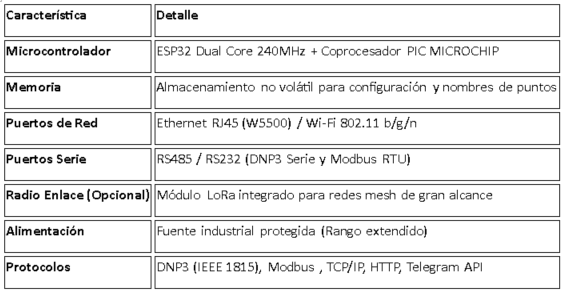

El corazón de la RTU combina la potencia de procesamiento con una robusta capacidad de entrada/salida:
Procesador: ESP32 Dual-Core con soporte para multitarea (S.O. en tiempo real).
Capacidad de I/O: ( Configuraciones modulares hasta 152 puntos totales )
120 Entradas Digitales (DI): Monitoreo masivo de estados, alarmas y contactos secos.
16 Salidas Digitales (DO): Control de relés, contactores y mandos remotos.
16 Entradas Analógicas (AI): Lectura de sensores de 4-20mA / 0-10V con escalamiento programable.
Protocolo: DNP3 (Distributed Network Protocol) Serie y Ethernet. Soporta reportes no solicitados, buffers de eventos y sincronización horaria.
Redes de Largo Alcance (LoRa): Capacidad de telemetría punto a punto y de redes mesh en línea de vista, ideal para zonas sin cobertura celular.
Conectividad Dual IP: Puerto Ethernet (W5500) para estabilidad cableada y WiFi para configuración o redundancia
Notificaciones Inteligentes: Integración nativa con Telegram y servidores Hostinger para alertas en tiempo real directamente al smartphone del operario.
Configuración Web: Servidor web embebido para definir nombres de puntos, activar alarmas y configurar parámetros de red sin necesidad de software especial.
Seguridad y Fiabilidad: * Select-Before-Operate (SBO): Prevención de maniobras accidentales en mandos críticos.
Hardware Watchdog: Reinicio automático ante fallas de software.
Universalidad: Capacidad de decodificar diversos calificadores de datos y manejar fragmentación de paquetes para grandes volúmenes de información.
Aplicaciones Principales
Sector Eléctrico:
Monitoreo de subestaciones, celdas de media tensión y transformadores.
Oil & Gas:
Control de cabezales de pozo, medición de presión en ductos y detección de fugas.
Agua y Saneamiento:
Gestión de estaciones de bombeo, niveles de reservorios y plantas de tratamiento..
Industria 4.0:
Puerta de enlace (Gateway) entre máquinas antiguas (Modbus) y sistemas modernos de monitoreo.
Alcances y Ventajas Competitivas
- Costo-Efectividad: Ofrece prestaciones de RTUs de gama alta de otras marcas a una fracción del costo.
- Escalabilidad: Desde un solo nodo hasta una red mallada (Mesh) de múltiples terminales.
- Independencia: Al ser hardware propietario, no depende de licencias anuales
Nuestros Clientes
Unidad Terminal Remota de Alta Densidad para Telecontrol Industrial
La RTU es una solución robusta y versátil diseñada específicamente para la supervisión y el control de activos críticos en redes de distribución. Combinando la potencia del procesamiento dual-core con la confiabilidad de los protocolos industriales estándar, la RTU ofrece una capacidad de monitoreo masivo en un formato compacto y eficiente.
Protocolos de Comunicación Core
- DNP3 Nativo (Nivel 2+): Implementación completa sobre Ethernet (TCP/UDP) y Serie RS485.
- Gestión de Eventos: Reporte por excepción con estampado de tiempo (SOE).
- Modbus RTU/TCP: Gateway industrial para integración de medidores y equipos periféricos.
- Dual-Stack Connectivity: Conectividad simultánea vía Ethernet (W5500) y Wi-Fi de alta disponibilidad.
El equipo ha sido diseñado bajo estándares internacionales para garantizar la integración nativa con cualquier centro de control (SCADA):
Capacidad de I/O (Entradas y Salidas)
Fiabilidad de Grado Industrial
- Reparto de carga entre ESP32 (Comunicaciones) y Microchip PIC (Gestión de I/O física) mediante un Transport Layer propietario de baja latencia.
- Soporte para lógica Select-Before-Operate (SBO), evitando maniobras accidentales en campo.
- Sistema de recuperación automática ante fallas críticas de software o pérdida de enlace.
Interfaz de Gestión y Alertas
- Web-Based Configuration: Servidor web embebido para parametrización, asignación de nombres a los 152 puntos de I/O y diagnóstico en tiempo real sin software adicional.
- Notificaciones Cloud: Sistema de alerta temprana vía Telegram y Email (Hostinger), permitiendo al personal de guardia recibir alarmas críticas directamente en su smartphone antes de que el despacho las procese.
Ventajas
- Optimización DNP3: Manejo nativo de fragmentación y decodificación de calificadores.
- Costo por Punto: La mayor densidad de entradas digitales del mercado en su segmento.
- Autonomía de Red: Capacidad de operar en redes malladas (Mesh) o enlaces de radio de largo alcance donde el GPRS/4G falla.
Aplicaciones en Empresas de Distribución
- Telecontrol de Subestaciones: Monitoreo de estados de alarmas, posición de seccionadores y ejecución de mandos remotos vía DNP3.
- Monitoreo de Redes de Agua: Control de estaciones de bombeo distribuidas y medición de niveles en reservorios mediante sensores analógicos.
- Gestión de Smart Grid: Integración de reconectadores (reclosers) y seccionalizadores en redes de media tensión.
- Gateway de Datos: Concentrador de señales Modbus de medidores de energía para su retransmisión al SCADA central en DNP3 IP.
